Έτοιμες συνθέσεις Modular HeadEnd FAGOR 8000 για RF διανομή SAT->TER έως και 80 καναλιών Free To Air

Πρόσφατα, σας είχαμε παρουσιάσει τις μονάδες STT-TWIN 8000 της IKUSI by FAGOR, οι οποίες αποτελούν Transmodulators για αλλαγή διαμόρφωσης από DVB-S/S2 QPSK/8PSK σε DVB-T COFDM στη μπάντα 47-862 MHz.
Η μονάδα STT-TWIN 8000 διαθέτει 2 SAT εισόδους 950 – 2150 MHz (loop ή ανεξάρτητες), ενώ στην έξοδο μπορούμε να έχουμε έως και 2 mux.

Με βάση τις παραπάνω μονάδες transmodulators, έχουμε δημιουργήσει έναν αριθμό έτοιμων και προσιτών συνθέσεων, οι οποίες ουσιαστικά αποτελούν modular headends RF διανομής δορυφορικών καναλιών σε DVB-T.

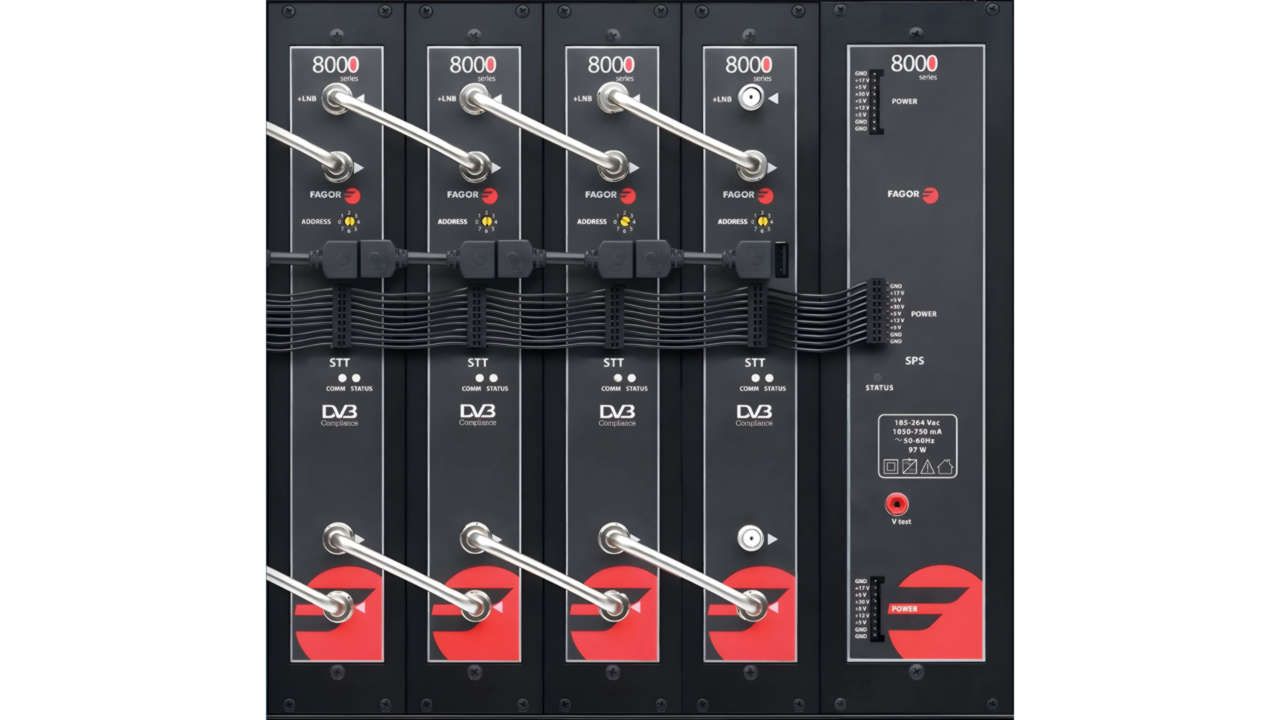

Οι συγκεκριμένες συνθέσεις, είναι πλήρεις με το κατάλληλο τροφοδοτικό, βάση & rack frame, ενώ αποτελούνται από 1,2,3 ή και 4 διπλές μονάδες STT-TWIN 8000, παρέχοντας έξοδο RF στα 85 dbμV.

Ειδικότερα, οι συνθέσεις είναι οι παρακάτω:

Για 15-25 κανάλια TV & Radio Free-to-Air από 2 δορυφορικά ψηφιακά μπουκέτα που μετατρέπονται σε DVB-T, με 1 διπλή μονάδα STT-TWIN 8000.

Για 25-35 κανάλια TV & Radio Free-to-Air από 4 δορυφορικά ψηφιακά μπουκέτα που μετατρέπονται σε DVB-T, με 2 διπλές μονάδες STT-TWIN 8000.

Για 40-60 κανάλια TV & Radio Free-to-Air από 6 δορυφορικά ψηφιακά μπουκέτα που μετατρέπονται σε DVB-T, με 3 διπλές μονάδες STT-TWIN 8000.

Για 60-80 κανάλια TV & Radio Free-to-Air από 8 δορυφορικά ψηφιακά μπουκέτα που μετατρέπονται σε DVB-T, με 4 διπλές μονάδες STT-TWIN 8000.

Έξοδος RF στα 120 dbμV

Σε περίπτωση ανάγκης υψηλότερης στάθμης εξόδου, σε όλες τις παραπάνω συνθέσεις, μπορεί να προστεθεί  η τελική βαθμίδα ενίσχυσης SHA 8000 με στάθμη εξόδου 120 dbμV.

Προγραμματισμός

Ο προγραμματισμός των μονάδων πραγματοποιείται μέσω PC τοπικά με χρήση της μονάδας LPU-ETH 8000 ή και απομακρυσμένα με επιπλέον χρήση της μονάδας MCU-ETH 8000.

Για οποιαδήποτε ερώτηση ή τιμοκατάλογο, επικοινωνήστε με την IDComs.
