RF μέσω Οπτικής Ίνας με τον Οπτικό πομπό και δέκτη της σειράς COMPACT από την Multimedia Perspectives / FAGOR
Η διανομή σημάτων RF μέσω δικτύων οπτικών ινών FTTH, αποτελεί μία ιδιαίτερα αξιόπιστη μέθοδο διανομής μεγάλων αποστάσεων χωρίς απώλειες.

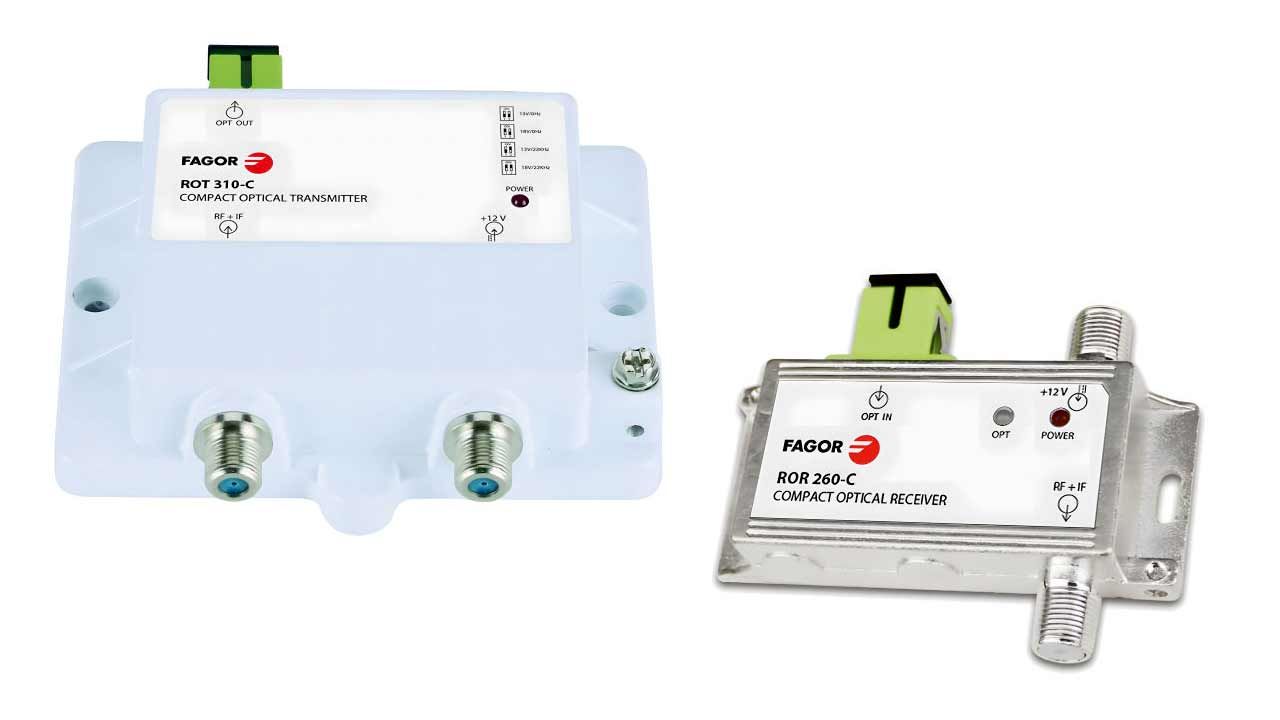

Η σειρά COMPACT της Multimedia Perspectives / FAGOR, περιλαμβάνει τον Οπτικό Πομπό ROT 310C και τον Οπτικό Δέκτη ROR 260C, με ισχυρά χαρακτηριστικά και υψηλή αξιοπιστία, ενώ να σημειωθεί ότι τα παραπάνω μοντέλα, έχουν αντικαταστήσει τα IKUSI FTD-1110 & FRD-110.
Οπτικός Πομπός ROT 310C
Ο Οπτικός Πομπός ROT 310C είναι ειδικά σχεδιασμένος για χρήση σε δίκτυα FTTH, ενώ είναι κατάλληλος για μετατροπή σημάτων ραδιοσυχνοτήτων (RF) σε οπτικά σήματα, προκειμένου να πραγματοποιηθεί διανομή μέσω δικτύου οπτικών ινών.
Ο συγκεκριμένος πομπός παρέχει οπτική ισχύ 10 dBm σε μήκος κύματος 1310 nm μέσω Single-Mode οπτικής ίνας.
Η μπάντα RF συχνοτήτων εκτείνεται στην περιοχή 47-2150 MHz, ενώ οι στάθμες εισόδου φθάνουν τα 70 dBμV για SMATV και 80 dBμV για CATV.
Οι συνδέσεις περιλαμβάνουν είσοδο RF με κονέκτορα F, οπτική έξοδο SC/APC και είσοδο τροφοδοσίας με κονέκτορα F.
Το περίβλημα είναι κατασκευασμένο από χυτό αλουμίνιο (die-cast aluminum housing) με επικάλυψη νικελίου, ενώ επιτυγχάνει εξαιρετική γραμμικότητα και ομαλότητα σήματος, διατηρώντας την υψηλή του ποιότητα.
Επίσης, χρησιμοποιούνται ενεργές διατάξεις ενίσχυσης GaAs για υψηλή απόδοση και εξαιρετικά χαμηλό θόρυβο, ενώ το μικρό μέγεθος συμβάλλει στην ευκολότερη εγκατάσταση.
Η σηματοδοσία LNB περιλαμβάνει παροχή 13V/18V και 0/22KHz, για την διαχείριση λήψης δορυφορικών σημάτων, ενώ ένα κόκκινο LED υποδεικνύει την τροφοδοσία της συσκευής.
Οπτικός Δέκτης ROR 260C
Ο αντίστοιχος οπτικός δέκτης ROR 260C μετατρέπει το οπτικό σήμα σε ηλεκτρικό σήμα RF με υψηλή απόδοση και αξιοπιστία, ενώ χαρακτηρίζεται από παρόμοια χαρακτηριστικά ποιότητας (γραμμικότητα, ομαλότητα, ιδιαίτερα χαμηλός θόρυβος).
Ο ROR 260C είναι συμβατός με τα δύο κύρια μήκη κύματος που χρησιμοποιούνται στα οπτικά δίκτυα, τα 1310 nm και 1550 nm. Η εν λόγω συμβατότητα καθιστά τον οπτικό δέκτη ROR 260C ευέλικτο για διαφορετικές εφαρμογές, καθώς περιλαμβάνει και οπτικό AGC.
Ο συγκεκριμένος οπτικός δέκτης, σαφώς λειτουργεί με Single-Mode οπτική ίνα, ενώ τα μήκη κύματος εισόδου εκτείνονται στην περιοχή των 1260~1600 nm.
Σχετικά με τα σήματα εξόδου RF, ο ROR 260C παρέχει τις μπάντες 47-860 & 950-2150 MHz και αντίστοιχες στάθμες >80 dBμV (CATV) και >70 dBμV (SMATV).
Οι συνδέσεις του ROR 260C είναι παρόμοιες με αυτές του ROT 310C, δηλαδή κονέκτορας F για την έξοδο RF, SC/APC για την οπτική είσοδο και κονέκτορας F για την τροφοδοσία των 12 V.
Τέλος, ένα LED γίνεται πράσινο ή κόκκινο ανάλογα την καταλληλότητα της οπτικής ισχύος εισόδου.
