Πρίζες TV/SAT από την Multimedia Perspectives / IKUSI - FAGOR

Ένα ιδιαίτερα σημαντικό στοιχείο στις κεντρικές εγκαταστάσεις διανομής σημάτων TV/SAT/Radio, αποτελούν οι πρίζες παροχής σήματος στους τελικούς αποδέκτες.

Η IDComs διαθέτει πλήρεις σειρές πριζών TV/SAT/Radio για κάθε εφαρμογή και για κάθε στάδιο μίας κεντρικής εγκατάστασης, μέσα από την διευρυμένη γκάμα προϊόντων της Multimedia Perspectives / IKUSI – FAGOR.

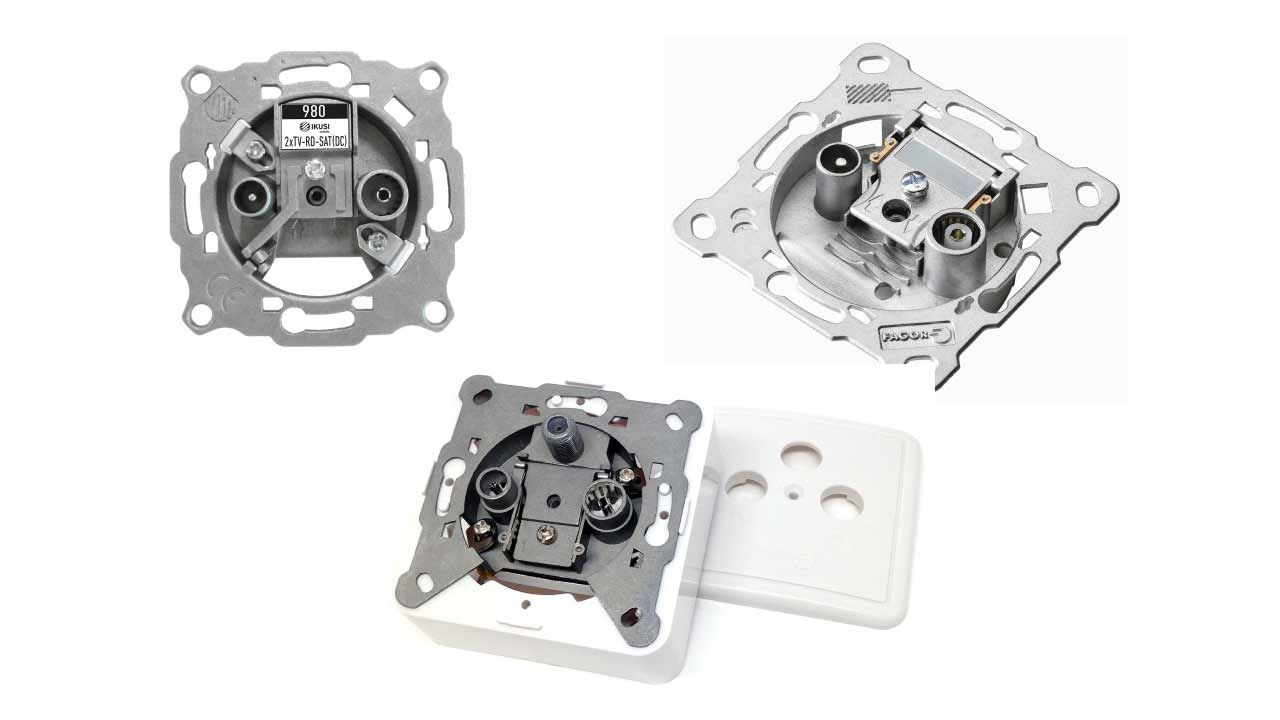

Οι πρίζες που παρουσιάζουμε παρακάτω, αφορούν στις σειρές ARTU, BSF, BRF και είναι σχεδιασμένες για να καλύψουν διαφορετικές ανάγκες σε δομές διανομής σήματος, όπως είναι τα επίγεια και δορυφορικά συστήματα σε πολυκατοικίες ή μονοκατοικίες.

Σειρά ARTU

Τα μοντέλα ARTU980/981/982/983 διαφέρουν κυρίως στον τύπο τους (Τερματική: ARTU980, Διέλευσης: ARTU981/982/983) και στην απώλεια διέλευσης/εξόδου, γεγονός που τα καθιστά κατάλληλα για συγκεκριμένες θέσεις εντός του δικτύου διανομής, όπως πχ η τερματική στο τέλος μίας γραμμής.

Όλες οι παραπάνω πρίζες διαθέτουν 2 κονέκτορες IEC C1 /C2 για έξοδο TV/Radio (αρσενικό) και SAT (θηλυκό) με τις εξής συχνότητες Λειτουργίας:

• TV/FM: 5-862 MHz (για επίγεια και ραδιοφωνικά σήματα).
• SAT: 950-2400 MHz (για δορυφορικά σήματα).

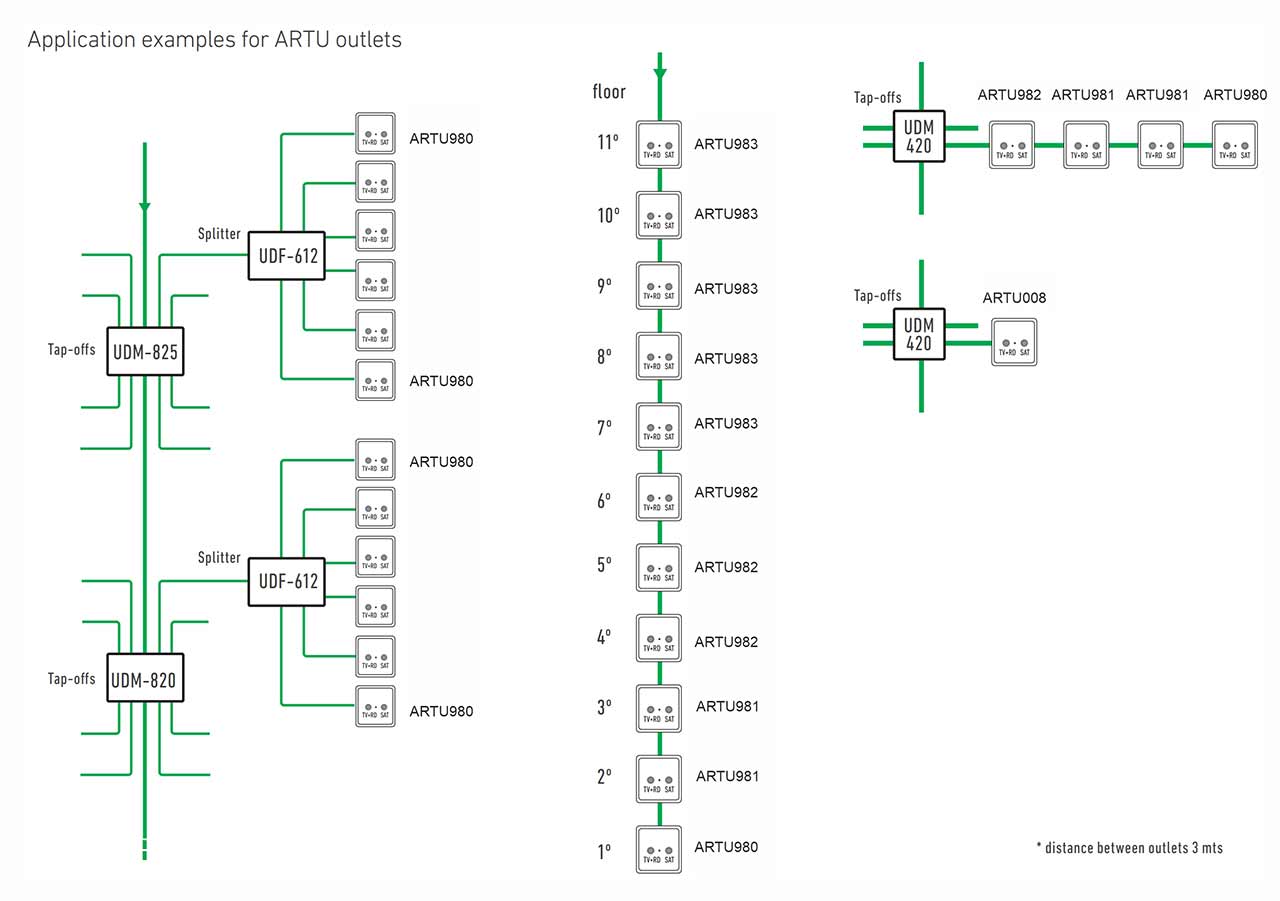

Οι απώλειες διέλευσης ξεκινούν από τα 9 dB για την μπάντα TV της ARTU981 έως 24 dB για την μπάντα SAT της ARTU983 η οποία τοποθετείται πρώτη στη σειρά διέλευσης μετά το κεραιοσύστημα, όπως φαίνεται και στο αντίστοιχο σχήμα. Οι απώλειες εξόδων, ξεκινούν από τα 3 dB για την έξοδο SAT της ARTU981 έως το 1.2 dB για την έξοδο SAT της ARTU983.

Να αναφέρουμε ότι στην έξοδο SAT για όλα τα μοντέλα, είναι εφικτή η διέλευση DC μέχρι 24V/500 mA και σηματοδοσίας 22 KHz/DiSEqC για την τροφοδοσία LNB ή τη διαχείριση πολυδιακοπτών.

Ακόμη, διατίθεται και το μοντέλο ARTU008, το οποίο αποτελεί μία υψηλής ποιότητας τερματική πρίζα για χρήση συνήθως σε επίγεια δίκτυα (862 MHz) με υψηλές απαιτήσεις απομόνωσης. Η ARTU008 μπορεί να χρησιμοποιείται στο τέλος μιας γραμμής διανομής, είτε σε ένα δίκτυο αστέρα, είτε ως η τελευταία πρίζα σε μια σειρά (cascade) και παρέχει τερματισμό 75Ω.

Σειρά BSF

Η νέα σειρά BSF αποτελεί μία απόλυτα αξιοπρεπή, πιο προσιτή έκδοση της σειράς ARTU, ενώ ξεχωρίζει για την ευελιξία της και την ικανότητα να υποστηρίζει τόσο απλές όσο και σύνθετες εγκαταστάσεις διανομής σήματος. Η εν λόγω σειρά περιλαμβάνει τις τερματικές BSF 201 S DC και BSF 203 DC, καθώς και τις πρίζες διέλευσης BSF 210 DC, BSF 220 N, BSF 215 N.

Όλη η συγκεκριμένη σειρά διαθέτει 2 εξόδους με κονέκτορες IEC (TV/Radio – SAT) με συνολική μπάντα λειτουργίας 5 – 2300 MHz.
Η τερματική πρίζα BSF 201 S DC διαθέτει DC Pass στην έξοδο SAT και είναι ιδανική για συστήματα αστέρα ή ως τερματική σε πολυδιακόπτες, ενώ η τερματική BSF 203 DC μπορεί να χρησιμοποιείται σε περιπτώσεις που είναι η τελευταία πρίζα σε μια σειρά (διάταξη cascade), οπότε απαιτείται μεγαλύτερη απομόνωση από την BSF 201 S DC.

Σχετικά με τις πρίζες διέλευσης, η BSF 220 N παρουσιάζει απώλειες εξόδου 20 dB (TV/SAT) και συνεπώς τοποθετείται στις πρώτες θέσεις μιας σειράς, ενώ ακολουθεί η πρίζα BSF 215 N με απώλειες 16 dB (TV/SAT) και τοποθέτηση στις ενδιάμεσες θέσεις μιας σειράς. Η BSF 210 DC με απώλειες εξόδων TV-SAT 11.5-12.5 dB τοποθετείται στις τελευταίες θέσεις μιας σειράς (αμέσως πριν την τερματική), όπου το σήμα της γραμμής είναι ήδη εξασθενημένο.

Σειρά BRF

Η σειρά BRF είναι μία ακόμα πιο προσιτή επιλογή, για τις περιπτώσεις που δεν μας ενδιαφέρουν τα δορυφορικά σήματα. Περιλαμβάνει 4 μοντέλα TV/Radio (όχι Sat), εκ των οποίων το ένα αποτελεί πρίζα διέλευσης και τα υπόλοιπα 3 τερματικές.
Η τερματική πρίζα BRF 11 S λειτουργεί στη μπάντα 5 – 1250 ΜΗz με απώλειες εξόδων 0.5 dB, όπως ακριβώς και το μοντέλο BRF 01 S με την διαφορά ότι το τελευταίο λειτουργεί στην μπάντα 5 – 1000 ΜΗz.
Η επίσης τερματική πρίζα BRF 01 N, παρουσιάζει απώλειες εξόδων TV 3 dB, ενώ η πρίζα διέλευσης BRF 05 N, παρουσιάζει απώλειες διέλευσης 2.5 dB και απώλειες εξόδων 7 dB (TV).

Για περισσότερες πληροφορίες, μπορείτε να κατεβάσετε τον νέο ενημερωμένο κατάλογο Multimedia Perspectives (IKUSI-Fagor) 2025.

Μπορείτε επίσης να ανατρέξετε στην ανάρτηση Νέος τιμοκατάλογος για τη διευρυμένη γκάμα προϊόντων από την IDComs.
