Η Promax εξηγεί: Τι είναι η εξασθένηση shoulder και πώς να τη μετρήσετε

Τα ραδιοτηλεοπτικά σήματα, όπως τα DVB-T, DVB-T2, ISDB-T ή ATSC, κατασκευάζονται για να ακολουθούν αυστηρές απαιτήσεις RF που αποσκοπούν κυρίως στο να εξασφαλίσουν ότι καταλαμβάνουν το εύρος ζώνης που τους έχει εκχωρηθεί και ότι δεν παρεμβαίνουν σε άλλα γειτονικά κανάλια.

Ειδικότερα, το σχήμα του φάσματος του σήματος πρέπει να βρίσκεται εντός των ορίων για συγκεκριμένες «μάσκες» που καθορίζονται στα διάφορα αντίστοιχα πρότυπα, π.χ. στις συστάσεις ETR290 για το DVB-T. Οι συγκεκριμένες «μάσκες» εξαρτώνται από τον τύπο του σήματος και το πρότυπο.

Λόγω κυρίως των μη γραμμικοτήτων στους ενισχυτές ισχύος, το σήμα RF εξόδου περιέχει ανεπιθύμητες συνιστώσες ορίου ζώνης και στοιχεία εκτός ζώνης, η μορφή των οποίων έχει δημιουργήσει τον όρο “shoulder” (στα ελληνικά σημαίνει ώμος, λόγω του σχήματος της παραμόρφωσης) , οι οποίες τείνουν να θέσουν σε κίνδυνο τη συμμόρφωση με τα όρια της «μάσκας».

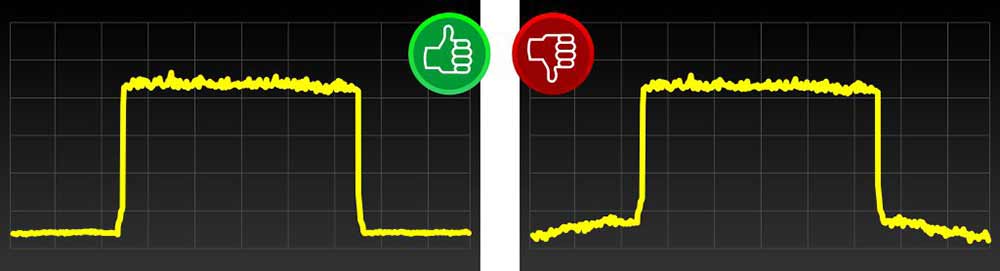

promax shoulder ok bad web

Πώς μετράμε την εξασθένηση shoulder

Η εξασθένηση shoulder πρέπει να μετράται στην έξοδο του ενισχυτή ισχύος ακριβώς πριν από την αποστολή του σήματος στις κεραίες μέσω του δικτύου παθητικών διατάξεων. Λόγω της στάθμης ισχύος που είναι συνήθως διαθέσιμη σε αυτό το σημείο, είναι υποχρεωτική η χρήση εξωτερικών εξασθενητών ισχύος, ώστε η στάθμη να προσαρμόζεται στο μέγιστο αποδεκτό από τον αναλυτή.

Η μέτρηση της εξασθένησης shoulder πρέπει να πραγματοποιείται σύμφωνα με τη διαδικασία που περιγράφεται αναλυτικά στους κανόνες που διέπουν τα αντίστοιχα πρότυπα, DVB-T, ATSC, κ.λπ… τα οποία δεν είναι καθόλου απλά και απαιτούν αναλυτή φάσματος υψηλής απόδοσης και κατάλληλες δεξιότητες χειριστή. Οι μέγιστες τιμές κορυφής εντός του καναλιού ανάλογα με τον τύπο του σήματος και το χρησιμοποιούμενο φίλτρο ανάλυσης, τα όρια του καναλιού, διάφορες τιμές σε διαφορετικές μετατοπίσεις συχνότητας και διαφορετικούς υπολογισμούς, όλα αυτά πρέπει να προσδιοριστούν για να γίνει αυτή η μέτρηση.

Η μέτρηση shoulder είναι ευκολότερη με τη χρήση αναλυτών PROMAX

Οι αναλυτές φάσματος RANGERNeo 2 και RANGERNeo 3 για DVB-T, DVB-T2 και DVB-C2 καθώς και οι αντίστοιχες παραλλαγές τους ATSC και ISDB-T, είναι πλέον σε θέση να εκτελούν αυτόματα αυτή τη μέτρηση και να την εμφανίζουν μαζί με άλλα σχετικά δεδομένα, όπως η στάθμη του carrier-πιλότου, το MER, το VBER κ.λπ.

Τέσσερις κόκκινοι markers στην οθόνη υποδεικνύουν τα δύο παράθυρα στα οποία σύμφωνα με τα πρότυπα θα επικεντρωθούν οι μετρήσεις. Δύο κύρια σημεία λαμβάνονται ως σημείο αναφοράς εντός αυτών των παραθύρων, τα οποία αναφέρονται ως Upper Shoulder Attenuation (Upp) και Lower Shoulder Attenuation (Low) και τα οποία εμφανίζονται αυτόματα στον αναλυτή.

Η μέτρηση αυτή είναι σημαντική, αλλά είναι χρονοβόρα εάν εκτελείται με συμβατικούς αναλυτές φάσματος. Μπορεί όμως να γίνει ταχύτατα με τους αναλυτές PROMAX RANGERNeo ακόμη και στο πεδίο, χάρη στη στιβαρή σχεδίαση του αναλυτή και το βάρος των 2 kgrs. Και αυτό συμπεριλαμβάνει ανάλυση και καταγραφή transport stream, IP interface και πολλά άλλα.
