Σήματα ηχώ στην Επίγεια Ψηφιακή λήψη: Διάγνωση με τα πεδιόμετρα PROMAX HD Ranger & RangerNeo

Ένα από τα πιο ενδιαφέροντα προβλήματα στην Επίγεια Ψηφιακή λήψη, είναι τα λεγόμενα σήματα «ηχώ» ή διεθνώς Echos, τα οποία μπορούν να εμφανιστούν σε δίκτυα MFN και SFN.

Δίκτυα πολλαπλών συχνοτήτων MFN (Multi Frequency Networks)
Η μόνη πηγή και αιτία για την εμφάνιση των echos είναι η ανάκλαση του κύριου σήματος που εκπέμπεται από έναν πομπό σε κτίρια, βουνά κ.λπ.

Δίκτυα μίας συχνότητας SFN (Single Frequency Networks)
Στα SFN μπορεί να προκληθεί ηχώ από ανακλάσεις σε βουνά ή κτίρια, αλλά εδώ υπάρχει και μια άλλη πιθανή πηγή ηχούς που είναι το ίδιο σήμα που λαμβάνεται από πομπό διαφορετικής απόστασης.

Τα σήματα ηχώ μπορούν να προκαλέσουν σημαντικά προβλήματα στην Επίγεια Ψηφιακή λήψη ενός multiplex, εάν «φτάνουν» στην κεραία μας εκτός του λεγόμενου διαστήματος προστασίας (Guard Interval).

Ο αναλυτής echos που διαθέτουν τα πεδιόμετρα PROMAX HD RANGER & RANGERNeo, είναι ένα εκπληκτικό εργαλείο, το οποίο μπορεί να απεικονίσει τα echos, προκειμένου να εκτιμήσουμε την πιθανή ζημιά που μπορεί να προκληθεί στο σήμα μας.

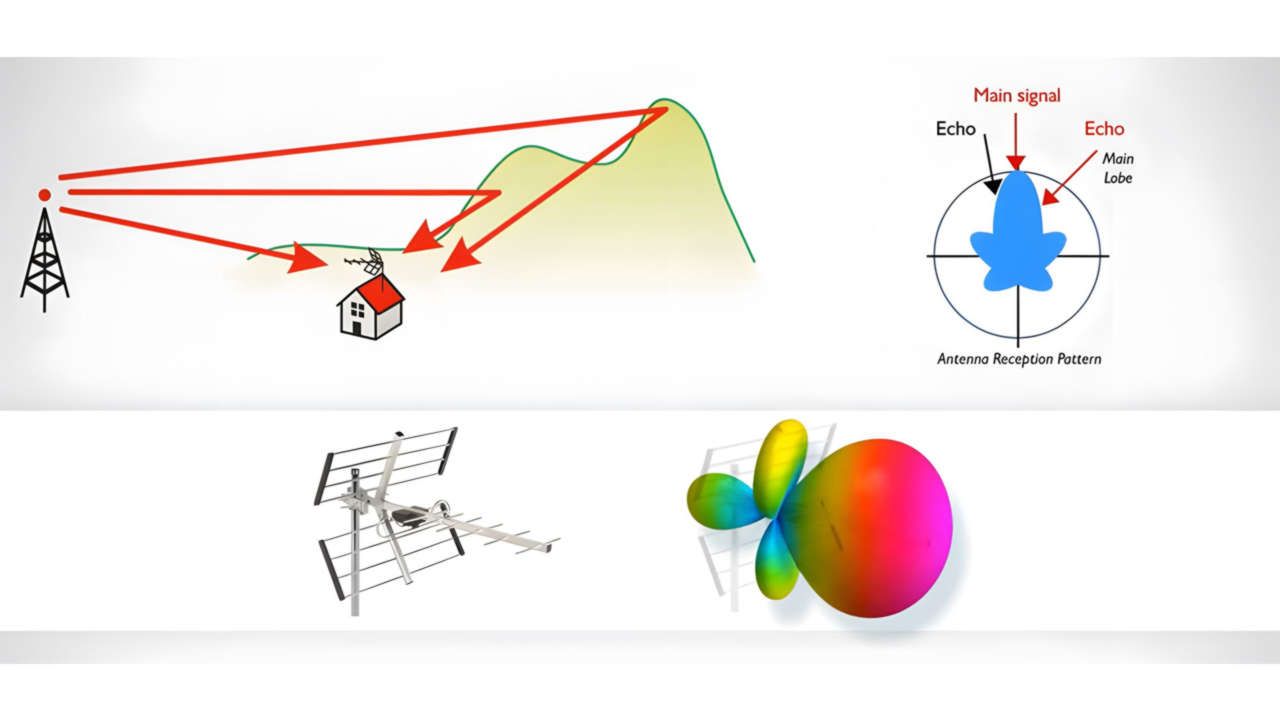

Ο εγκαταστάτης που αντιμετωπίζει αυτά τα echos, μπορεί μόνο να παίξει με τη θέση και τον προσανατολισμό της κεραίας λήψης, προκειμένου να ελαχιστοποιήσει τις αρνητικές επιπτώσεις που μπορεί να έχουν στη λήψη σήματος. Οι κεραίες που χρησιμοποιούνται συνήθως σε εγκαταστάσεις λήψης τηλεόρασης είναι τύπου Yagi και έχουν διάγραμμα ακτινοβολίας όπως αυτό του σχήματος. Αν έχουμε την κεραία μας ευθυγραμμισμένη έτσι ώστε να λαμβάνουμε ένα μέγιστο επίπεδο σήματος, καλό C/N, MER κτλ, θα χρειαστεί να περιστρέψουμε την κεραία για να ελαχιστοποιήσουμε την επίδραση της ηχούς και να την κάνουμε να πέσει έξω από τους κύριους και δευτερεύοντες λοβούς, αλλά προσέχοντας να μην υποβαθμίσουμε πολύ το κύριο σήμα.

Δείτε περισσότερες λεπτομέρειες στο εκπαιδευτικό video της PROMAX:  RANGER analyzers tutorial 12 - Ανάλυση Echoes.

Επίσης, μπορείτε να δείτε την πλήρη Playlist: Πεδιόμετρα RANGER - Εκπαιδευτικά Videos η οποία περιλαμβάνει 44 videos για όλες τις λειτουργίες των πεδιομέτρων HD Ranger & RangerNeo της PROMAX, καθώς και στην ανάρτηση PROMAX RANGER Neo και HD RANGER - Σειρά εκπαιδευτικών Videos στο website της IDComs.

Ένα χρήσιμο video με τις λειτουργίες του HD RANGER Eco, βρίσκεται στην ανάρτηση Παρουσίαση του αναλυτή φάσματος HD RANGER Eco, όπου - μεταξύ άλλων - περιγράφεται και η λειτουργία Echoes Analyzer από το χρονικό σημείο 9:28.

Να υπενθυμίσουμε ότι σε όλα τα video, μπορείτε να επιλέξετε ελληνικούς υπότιτλους
