Οπτικές μετρήσεις με το TV Explorer NG της PROMAX

Ο νέος αναλυτής TV Explorer NG της PROMAX, - όπως έχουμε αναφέρει - περιλαμβάνει ως στάνταρ τη δυνατότητα μέτρησης οπτικής ισχύος σε όλη την οπτική ζώνη από 800 έως 1700 nm.

Η βασική μέτρηση οπτικής ισχύος

Για να μετρήσετε την ισχύ σε όλη την οπτική ζώνη με το TV Explorer NG, πρέπει να ακολουθήσετε τα εξής βήματα:

1. Συνδέστε το οπτικό σήμα στην οπτική είσοδο του μετρητή (υποδοχή FC-APC).
2. Από τη λειτουργία TV Analyzer, αποκτήστε πρόσβαση στο Top menu (Άνω μενού) σύροντας προς τα κάτω (swiping down).
3. Επιλέξτε το εικονίδιο Optical Power (Οπτική Ισχύς).
4. Στο πεδίο Enable, επιλέξτε ON για να ξεκινήσει η μέτρηση.

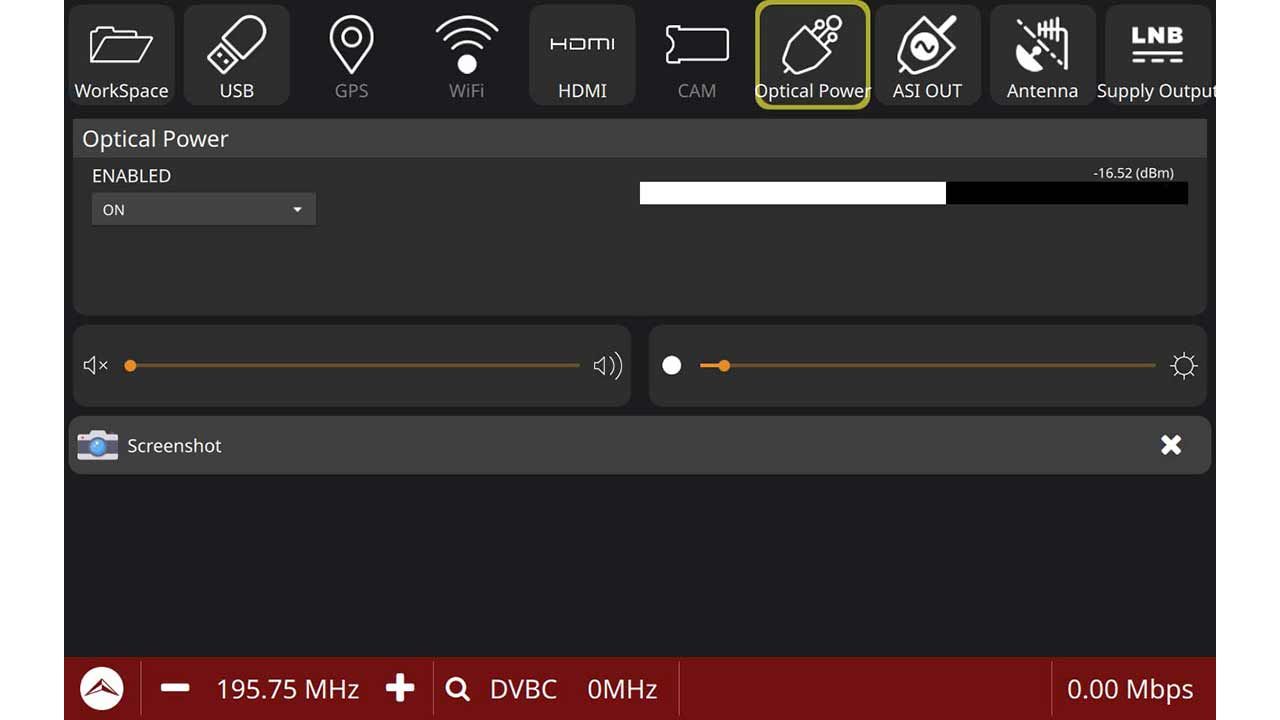

5. Εάν όλα είναι σωστά, θα εμφανιστεί μια μπάρα στην οθόνη που θα υποδεικνύει τη συνολική ισχύ για την οπτική ζώνη, η οποία κυμαίνεται από 800 έως 1700 nm.

Όπως έχουμε αναφέρει τόσο σε άρθρα, όσο και σε newsletters, εκτός από τις βασικές λειτουργίες, ο αναλυτής TV EXPLORER NG μπορεί να εμπλουτιστεί με κάποιες προαιρετικές προχωρημένες δυνατότητες – τα λεγόμενα options – με επιπλέον κόστος.

Μία ιδιαίτερα σημαντική προαιρετική λειτουργία η οποία μπορεί να προστεθεί - εκ των υστέρων στον νέο αναλυτή PROMAX TV EXPLORER NG, είναι η επιλεκτική οπτική μέτρηση FTTH (Option OP-002-PS) με δυνατότητα μέτρησης της οπτικής ισχύος σε 3 μήκη κύματος των 1310 nm, 1490 nm και 1550 nm.

Επιλεκτική οπτική μέτρηση FTTH με το option OP-002-PS

Όταν ο μετρητής δεν είναι επιλεκτικός ως προς το μήκος κύματος, μετράει την οπτική ισχύ σε όλο το εύρος από 800 nm έως 1700 nm σε dBm. Με το συγκεκριμένο option, ο αναλυτής TV Explorer NG αποκτά επιλεκτικό οπτικό μετρητή, με δυνατότητα μέτρησης της οπτικής ισχύος σε 3 μήκη κύματος των 1310 nm, 1490 nm και 1550 nm. Η συγκεκριμένη δυνατότητα είναι κατάλληλη – μεταξύ άλλων - για την πιστοποίηση δικτύων FTTH (Fiber to the Home).

Διαδικασία Εγκατάστασης του Option  OP-002-PS

Από την Αρχική οθόνη Home, πατήστε στις Ρυθμίσεις - Settings.

1. Πατήστε Options στη γραμμή General
2. Η οθόνη Options εμφανίζει μια λίστα με τα εργαλεία που είναι ήδη εγκατεστημένα.
3. Το οπτικό option αποτελείται από το εργαλείο Οπτική Ισχύς - Optical Power.
4. Εάν αυτό το εργαλείο δεν εμφανίζεται στην οθόνη, σημαίνει ότι το οπτικό option δεν είναι εγκατεστημένηο. Για να εγκαταστήσετε αυτήν την επιλογή, πατήστε το "+" και εισαγάγετε τον κωδικό του option.
5. Ο κωδικός option είναι μοναδικός για το όργανο μέτρησης.

Διαδικασία Μέτρησης Οπτικής Ισχύος

1. Συνδέστε το καλώδιο οπτικών ινών στην υποδοχή εισόδου FC-APC.
2. Από την αρχική οθόνη Home, πατήστε TV Analyzer.
3. Σύρετε προς τα κάτω από το πάνω μέρος της οθόνης για να εμφανιστεί το άνω μενού (Top Menu).
4. Επιλέξτε την επιλογή Optical Power από το άνω μενού. Επιλέξτε ΟΝ στο πεδίο Enabled.
5. Στο πεδίο Select lambda (nm), επιλέξτε ένα από τα τρία διαθέσιμα μήκη κύματος (lambda) (1310, 1490 και 1550 nm).
6. Στη δεξιά πλευρά, εμφανίζεται ένας μετρητής ισχύος για κάθε μήκος κύματος (lambda), ο οποίος θα πρέπει να εμφανίζει την ισχύ για το επιλεγμένο μήκος κύματος lambda.

Πληροφορίες για το κόστος του option OP-002-PS, μπορείτε να βρείτε στον νέο τιμοκατάλογο PROMAX 2025.
