Εύρεση σημείου διακοπής οπτικής ίνας με OTDR της PROMAX

Πώς μπορεί να εντοπιστεί η φυσική θέση μίας διακοπής ή οποιουδήποτε άλλου προβλήματος σε ένα δίκτυο οπτικών ινών που μπορεί να εκτείνεται σε αρκετά χιλιόμετρα;

Ο πιο αποτελεσματικός τρόπος για να εντοπιστεί φυσικά το συμβάν που προκαλεί το πρόβλημα είναι η χρήση ενός OTDR (Optical Time Domain Reflectometer).

Πέρα από αυτές τις βλάβες, το OTDR μπορεί να εντοπίσει φυσικά άλλα ζητήματα, όπως μεγάλα λυγίσματα (macrobends) και εξασθενήσεις που προέρχονται από κακές συνδέσεις.

Ένα OTDR είναι μια συσκευή που στέλνει παλμούς φωτός λέιζερ μέσω ενός καλωδίου οπτικών ινών. Το φως διανύει το μήκος του καλωδίου και ανακλάται πίσω σε κάθε συμβάν, όπως σε ματίσεις (splices), συνδέσμους (connectors) και σπασίματα. Το OTDR μετρά πόσο χρόνο χρειάζεται το φως για να επιστρέψει και την ισχύ αυτού του ανακλώμενου σήματος. Αυτά τα δεδομένα χρησιμοποιούνται για τη δημιουργία ενός διαγράμματος που δείχνει το συνολικό μήκος του καλωδίου, πού βρίσκονται τα συμβάντα και την απώλεια ισχύος σε κάθε σημείο.

Τα OTDR δεν είναι πλέον εργαλεία πολυτελείας

Παλαιότερα, τα OTDR ήταν απαγορευτικά ακριβά όργανα που ήταν προσιτά μόνο στους μεγάλους τηλεπικοινωνιακούς παρόχους.

Αυτό σήμαινε ότι οι τεχνικοί δεν μπορούσαν να χρησιμοποιήσουν αυτά τα εργαλεία για την αντιμετώπιση προβλημάτων σε μικρότερα, τοπικά δίκτυα. Έπρεπε να καταφύγουν στην εύρεση προβλημάτων χρησιμοποιώντας απλές, χαμηλής τεχνολογίας μεθόδους — αναμειγνύοντας πηγές φωτός, μετρητές ισχύος και πολλή υπομονή και ευρηματικότητα.

Η PROMAX προσφέρει OTDR με λιγότερα από 900€

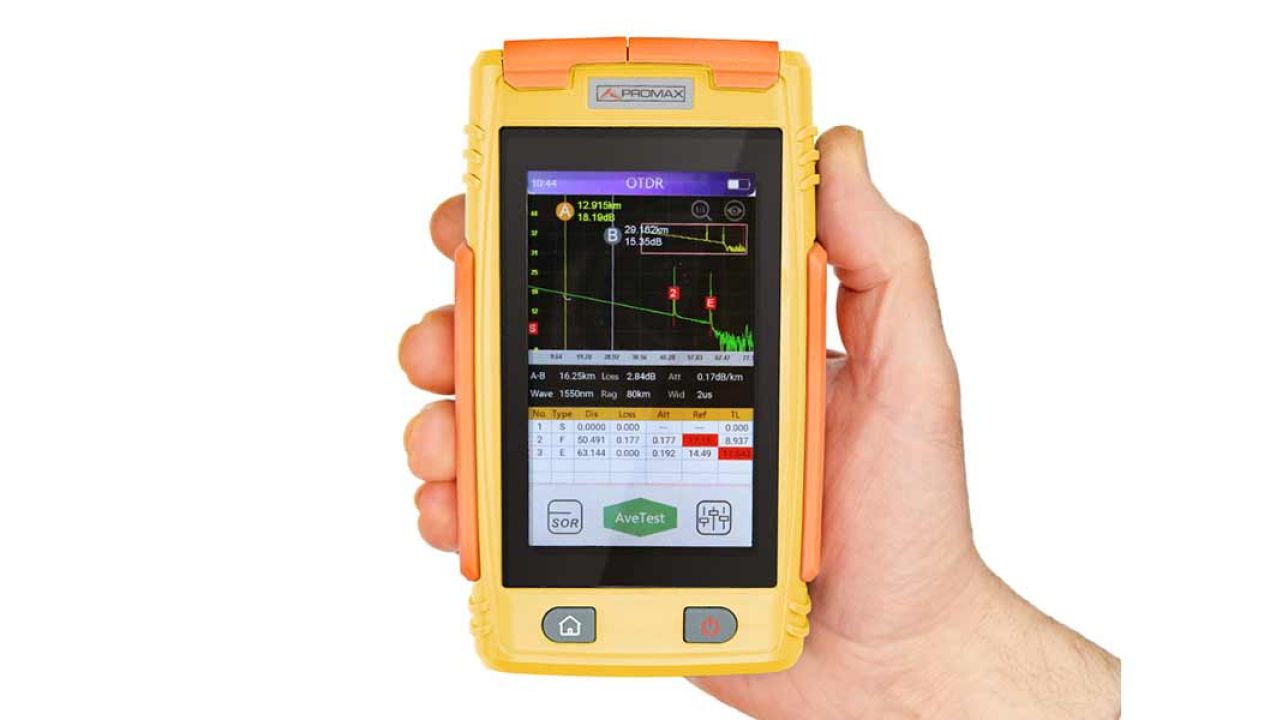

Με την κυκλοφορία των microOTDR της PROMAX, τα OTDR δεν είναι πλέον εξοπλισμός πολυτελείας. Τα PROLITE-44 και PROLITE-45 είναι προσιτά σε κάθε τεχνικό, ενώ προσφέρουν περισσότερα από επαρκή χαρακτηριστικά για τον προσδιορισμό προβλημάτων δικτύου σε αποστάσεις έως 120 Km !

Το OTDR είναι το πολύμετρο οπτικών ινών

Χάρη στο γεγονός ότι αυτά τα όργανα γίνονται πιο προσιτά οικονομικά, το OTDR είναι το απαραίτητο εργαλείο στην εργαλειοθήκη κάθε ομάδας εγκατάστασης και συντήρησης δικτύων οπτικών ινών:

• Μέτρηση μερικής ή ολικής εξασθένησης σε όλο το μήκος μιας οπτικής ίνας: Αυτή η δυνατότητα είναι κρίσιμη για την αξιολόγηση της ποιότητας της ίνας και τον μετριασμό πιθανών σημείων συμφόρησης ή προβλημάτων συνδεσιμότητας. Είναι η κύρια λειτουργία ενός OTDR.
• Αναγνώριση και εντοπισμός συμβάντων απώλειας και ανακλαστικότητας: Ένα OTDR μπορεί να ανιχνεύσει και να εντοπίσει με ακρίβεια συμβάντα εξασθένησης εντός μιας σύνδεσης οπτικής ίνας, συμπεριλαμβανομένων ματίσεων, συνδέσμων και θραύσεων. Η συσκευή υποδεικνύει τη φυσική απόσταση κάθε συμβάντος απώλειας και το μέγεθος της απώλειας σε αυτό το σημείο.
• Μέτρηση του μήκους μιας σύνδεσης οπτικής ίνας: Μπορείτε να χρησιμοποιήσετε ένα OTDR για να μετρήσετε την ακριβή απόσταση μιας διαδρομής οπτικής ίνας.
• Χαρακτηρισμός σύνδεσης οπτικής ίνας: Ένα OTDR παρέχει δεδομένα σχετικά με τις ιδιότητες της σύνδεσης, όπως τον τύπο της ίνας, την εξασθένηση και τη διασπορά.
• Αντιμετώπιση βλαβών σύνδεσης οπτικών ινών: Ένα OTDR είναι απαραίτητο για τη διάγνωση ενός ευρέος φάσματος βλαβών σύνδεσης οπτικών ινών, όπως σπασίματα, ελαττωματικές ματίσεις και υπερβολική εξασθένηση.

Οι μονάδες διαθέτουν επίσης μετρητή ισχύος και VFL (Οπτικός Εντοπιστής Βλαβών - Visual Fault Locator) για να συμπληρώσουν τη λειτουργία του OTDR και να επιτρέψουν έναν προκαταρκτικό έλεγχο.

Τα καλώδια εκκίνησης (Launch Cables) είναι απαραίτητα για κάθε εργασία OTDR

Δεν μπορείτε να ανιχνεύσετε βλάβες της ίνας ακριβώς στην αρχή της δοκιμής, καθώς το OTDR έχει μια ελάχιστη απόσταση λειτουργίας. Οποιοδήποτε συμβάν εντός αυτού του μικρού τμήματος — που ονομάζεται «νεκρή ζώνη» — είτε δεν θα εμφανιστεί, είτε θα σας δώσει κακές μετρήσεις.

Για να παρακάμψετε τη νεκρή ζώνη και να διασφαλίσετε ότι θα εντοπίσετε συμβάντα κοντά στο σημείο εκκίνησης της δοκιμής, πρέπει να χρησιμοποιήσετε ένα καλώδιο εκκίνησης (launch cable).

Τα καλώδια εκκίνησης (ή ίνες εκκίνησης) αποτελούνται από ένα γνωστό μήκος καλωδίου οπτικής ίνας, το οποίο συνδέεται μεταξύ του OTDR και του τμήματος ίνας που υποβάλλεται σε δοκιμή. Αυτή η ρύθμιση διασφαλίζει ότι το τυφλό σημείο - ή νεκρή ζώνη - του OTDR απομονώνεται εντός του ίδιου του καλωδίου εκκίνησης. Κατά συνέπεια, το OTDR μπορεί να ανιχνεύσει και να αναλύσει καθαρά κάθε συμβάν ακριβώς από το πραγματικό σημείο εκκίνησης της σύνδεσης οπτικής ίνας.

Τα καλώδια εκκίνησης προσφέρουν ακριβή, καθορισμένη εξασθένηση ανά χιλιόμετρο για να εγγυηθούν την ακρίβεια της μέτρησης και διατίθενται σε διάφορα μήκη για να ανταποκριθούν σε διαφορετικές απαιτήσεις. Η PROMAX προσφέρει εκδόσεις singlemode σε μήκη 150m και 1000m, μαζί με στροφεία multimode στα 150m, καλύπτοντας την πλήρη σειρά των OTDR που είναι διαθέσιμα.
