Χωρίς σήμα, κανένα πρόβλημα: Το μυστικό πίσω από το Attenuation Test
Το εργαλείο Attenuation Test (Δοκιμή Εξασθένισης) είναι απαραίτητο για την πιστοποίηση της εγκατάστασης και της απόκρισης της καλωδίωσης και του εξοπλισμού διανομής (splitters κ.λπ.).
Η διαδικασία περιλαμβάνει την έγχυση πιλοτικών σημάτων δοκιμής (test pilots) στο headend και την επαλήθευση της λήψης τους σε όλους τους ορόφους και σε κάθε κλάδο της καλωδίωσης, μέχρι τις πρίζες. Αυτή η δοκιμή μπορεί να πραγματοποιηθεί είτε «εν λειτουργία» (in-service), αποφεύγοντας παρεμβολές στα ενεργά σήματα, είτε πριν από τη διαθεσιμότητα του σήματος, πιστοποιώντας ότι η υποδομή θα λειτουργήσει σωστά μόλις ενεργοποιηθούν η κεραία και τα headends.
Επιπλέον, ο εξοπλισμός της PROMAX περιλαμβάνει γεννήτριες πιλοτικών σημάτων για τις ζώνες Επίγειας, Δορυφορικής και CATV, πληρώντας τις απαιτήσεις των παγκόσμιων τηλεπικοινωνιακών νομοθεσιών.
Μισό λεπτό! Δεν απαιτείται πραγματικό σήμα για τον έλεγχο των καλωδίων;
Διεξάγοντας μια δοκιμή εξασθένησης μέσω μιας γεννήτριας πιλοτικών σημάτων, μπορείτε να επαληθεύσετε την απόδοση της καλωδίωσης ολόκληρου του κτιρίου, αποκομίζοντας οφέλη σε σύγκριση με τη χρήση ζωντανών σημάτων:
- Σε νέες υποδομές: Πιστοποιήστε τη συμμόρφωση με τα πρότυπα (όπως ICT-2 ή DUCTOS) χωρίς να απαιτείται η φυσική παρουσία της κεραίας ή του εξοπλισμού headend στο σημείο.
- Κατά τη διάρκεια αναβαθμίσεων ή επισκευών: Διασφαλίζετε τη σωστή ανάπτυξη του δικτύου ανεξάρτητα από το αν η κεραία και τα headends είναι συνδεδεμένα.
- Συντήρηση: Μπορείτε να εκτελέσετε συντήρηση σε ενεργές εγκαταστάσεις χωρίς να επηρεάζετε τις υπηρεσίες, εισάγοντας πιλοτικά σήματα σε κενές συχνότητες.
- Απόκριση συχνότητας: Μπορείτε να ελέγξετε την απόδοση της καλωδίωσης σε διαφορετικές συχνότητες (καθώς η απόκριση του χαλκού ποικίλλει ανάλογα με τη συχνότητα).
Και το κυριότερο: Οι κανονισμοί (όπως ICT, DUCTOS ή RITEL) απαιτούν αυστηρά τη χρήση γεννήτριας πιλοτικών σημάτων για την επίσημη πιστοποίηση.
Γεννήτριες Θορύβου VS Γεννήτριες Πιλοτικών Σημάτων
Ενώ η νομοθεσία επιβάλλει τις γεννήτριες πιλοτικών σημάτων σε καθορισμένες συχνότητες για την πιστοποίηση εγκαταστάσεων, οι γεννήτριες θορύβου αποθαρρύνονται λόγω των εξής μειονεκτημάτων:
- Καταλαμβάνουν όλο το εύρος συχνοτήτων, εμποδίζοντας τις δοκιμές εν λειτουργία λόγω παρεμβολών στην κυκλοφορία δεδομένων σε πραγματικό χρόνο (αντίθετα, οι γεννήτριες πιλότων επιτρέπουν δοκιμές σε ελεύθερα κενά συχνοτήτων).
- Στερούνται της σταθερότητας σήματος που είναι απαραίτητη για την ακριβή πιστοποίηση.

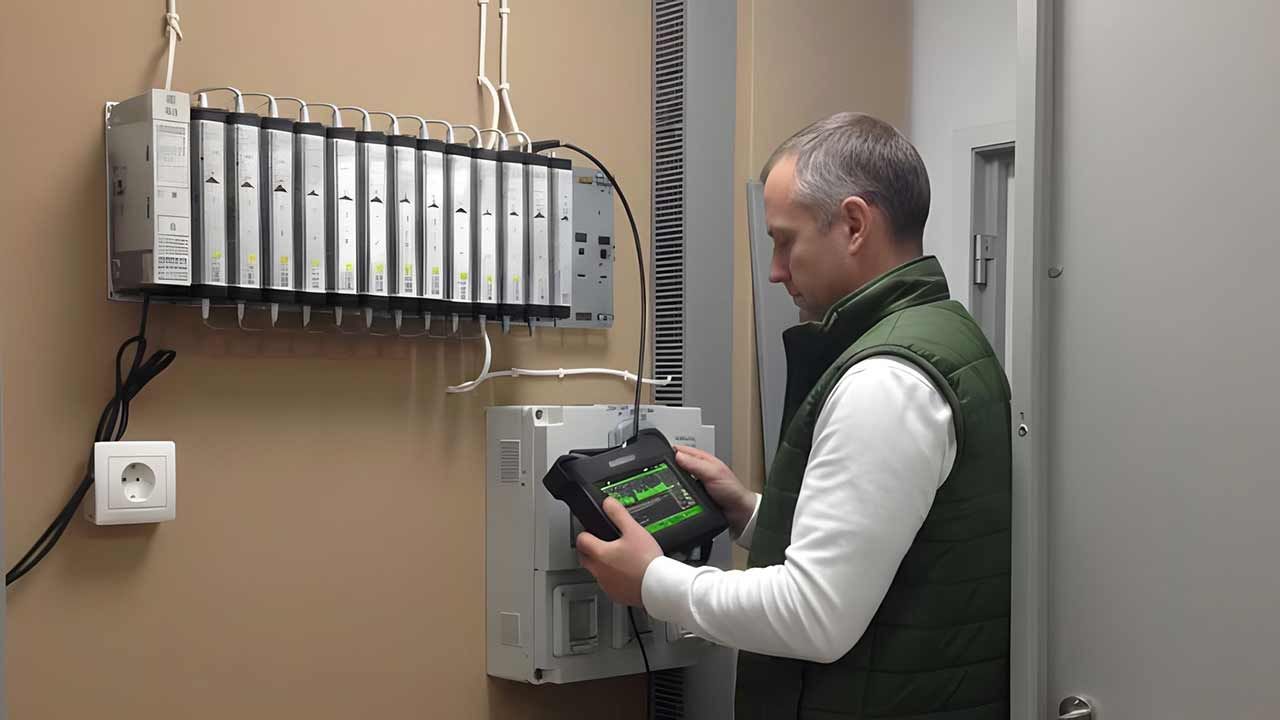

Από το Headend στην πρίζα
Η ροή εργασίας για την εκτέλεση μιας δοκιμής εξασθένησης είναι απλή: Βαθμονόμηση, σύνδεση και μέτρηση. Χρειάζεστε μόνο μια γεννήτρια πιλοτικών συχνοτήτων και ένα βαθμονομήσιμο πεδιόμετρο, όπως το TV EXPLORER NG.

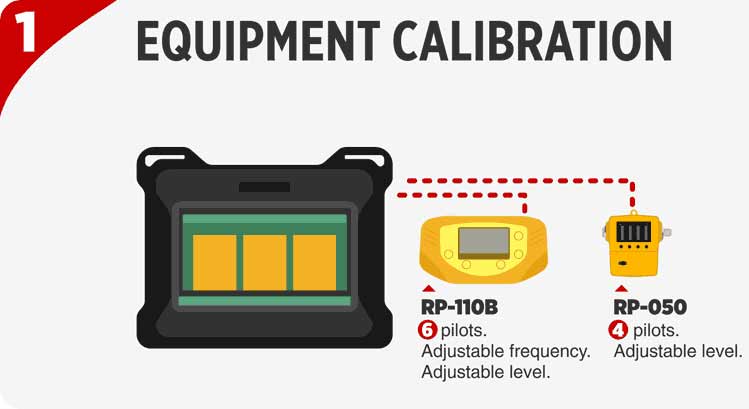

1. Βαθμονόμηση (Calibration) - Μηδενισμός
Στη λειτουργία «Attenuation Test», βεβαιωθείτε ότι το πεδιόμετρο παρακολουθεί τις ακριβείς συχνότητες που εκπέμπονται από τη γεννήτρια πιλότων. Συνδέστε και τις δύο μονάδες, εκτελέστε ρύθμιση αναφοράς (zeroing) στο πεδιόμετρο και ορίστε τη μέγιστη επιτρεπόμενη απώλεια ανά πιλότο. Η χρήση του PROMAX RP-110 σάς επιτρέπει να προσαρμόσετε τις συχνότητες και τα επίπεδα εξόδου στα κενά του φάσματος που προτιμάτε. Αυτό είναι ιδανικό γιατί, όταν εργάζεστε σε μια “ζωντανή” εγκατάσταση, μπορείτε να χρησιμοποιήσετε ελεύθερες σχισμές φάσματος χωρίς να διακόψετε την υπηρεσία.

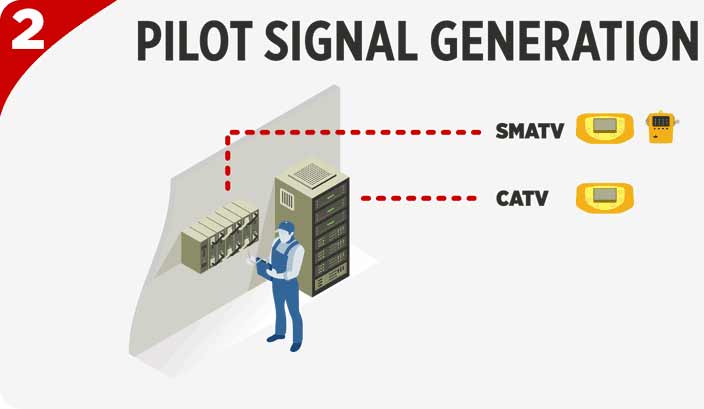

2. Παραγωγή πιλοτικού σήματος στο headend του συστήματος
...ή σε οποιοδήποτε άλλο σημείο, αν και χρησιμοποιείται στο headend στο 99% του χρόνου. Κατά τη χρήση της γεννήτριας PROMAX RP-110, ο εξοπλισμός λειτουργεί αυτόνομα για 5 ώρες με την εσωτερική του μπαταρία. Με το RP-080, μπορεί να τροφοδοτηθεί μέσω RF από το ίδιο το πεδιόμετρο.

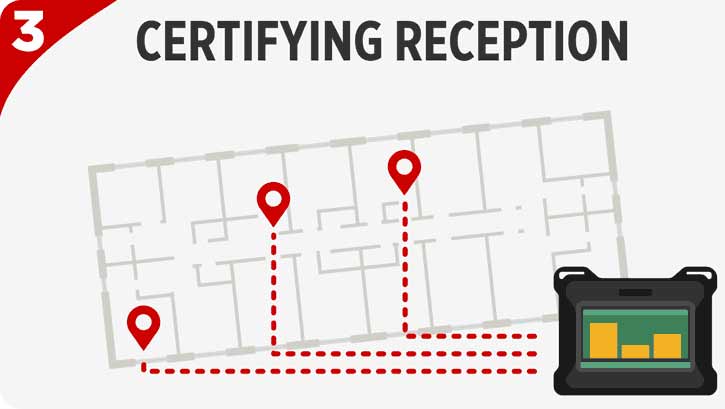

3. Επαλήθευση λήψης πιλότων στις πρίζες των συνδρομητών
Ελέγξτε τα επίπεδα λήψης των πιλότων στα σημεία χρήσης με τη λειτουργία «Attenuation Test». Όσο περισσότερα σημεία πιστοποιείτε, τόσο το καλύτερο (είναι σχεδόν στιγμιαίο με τη λειτουργία PASS/FAIL!). Τουλάχιστον, πρέπει να ελέγχετε μία πρίζα για κάθε κλάδο του συστήματος διανομής. Σημεία εστίασης:
- Πρώτη πρίζα από το headend: Το πολύ υψηλό σήμα εδώ μπορεί να προκαλέσει κορεσμό στους δέκτες.
- Τελευταία πρίζα (end-of-line) κάθε κλάδου: Η διασφάλιση επαρκών επιπέδων σήματος εδώ, επιβεβαιώνει την ακεραιότητα και τη στιβαρότητα του δικτύου κορμού.
Συμπέρασμα: Σταματήστε να μετράτε, ξεκινήστε να ΠΙΣΤΟΠΟΙΕΙΤΕ!
Ο έλεγχος μιας εγκατάστασης μόνο αφού τοποθετηθεί η κεραία ή αφού ο πάροχος ενεργοποιήσει το σήμα, είναι σαν να δοκιμάζετε ένα σύστημα ασφαλείας περιμένοντας τον κλέφτη!
Με τη Δοκιμή Εξασθένησης του TV EXPLORER NG, έχετε την ησυχία σας ότι όλα θα είναι πλήρως λειτουργικά τη στιγμή που το σήμα θα ενεργοποιηθεί.
Οι κορυφαίοι επαγγελματίες δεν διορθώνουν απλώς· προλαμβάνουν μέσω του σχεδιασμού τους.
